Аксессуары для просвечивающей электронной микроскопии (ТЭМ)
В «Биотехнологии» вы найдете полный выбор высококачественных расходных материалов для просвечивающей электронной микроскопии, специально разработанных для подготовки образцов для ТЭМ.

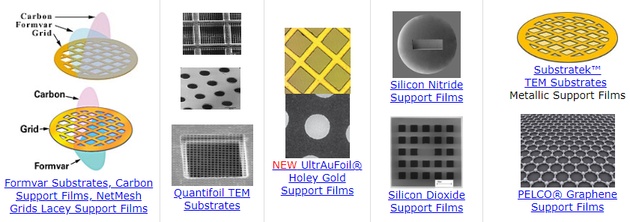

У нас можно купить разнообразные решетки для ТЭМ - с покрытием и без. Пожалуйста, выбирайте из широкого ассортимента на сайте поставщика.
(Формвар, Формвар/углерод, Углерод, Монооксид кремния, Кружевной графен)
Поддерживающие пленки PELCO® для сетки ТЭМ из формвара, формвара/углерода, углерода и монооксида кремния доступны на следующих сетках с наружным диаметром 3,05 мм: 0,4 x 2 мм из Cu с одной щелью, 75 меш Cu, 200 меш Cu, Ni или Au, 200 меш Hex Mo, 300 меш Cu, Ni или Au, 300 меш Hex Mo и 400 меш Cu, Ni, Au, Al, Ti и нержавеющей стали.
Поддерживающие пленки на более мелкоячеистых сетках могут выдерживать значительные нагрузки при подготовке образцов. Пленки на щелевых и 75-мешных сетках требуют более бережного обращения и идеально подходят для тех случаев, когда требуется большая площадь просмотра без помех со стороны сетки.
Популярная линия сеток PELCO NetMesh™ (фирменные кружевные пленки) выпускается с сетками 200, 300 и 400 ячеек. Эти прочные пленки позволяют просматривать образцы без помех со стороны нижележащего материала опорной пленки.
Полная линейка вспомогательных пленок PELCO® отвечает требованиям большинства приложений во всех областях электронной микроскопии.
Выбирайте данные материалы на сайте производителя и заказывайте в «Биотехнологии».

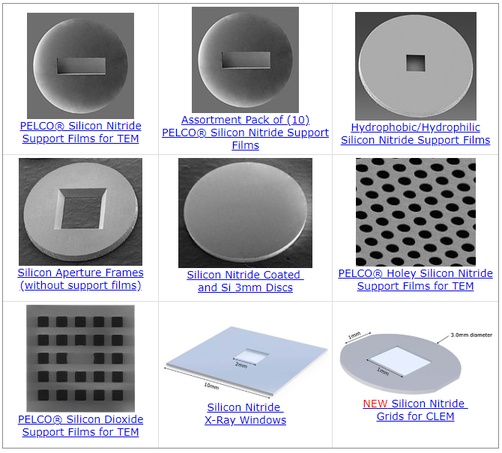

Также у нас можно приобрести поддерживающие пленки из нитрида кремния PELCO® для ТЭМ. Пожалуйста, делайте свой выбор на сайте производителя.
Ультраплоские - толщина мембраны 40 нм, 18 нм и 8 нм
Примерами применения являются:
Определяющими параметрами для опорных пленок PELCO® из аморфного диоксида кремния являются:
Толщина мембраны: 40 нм, 18 нм и 8 нм.
Размер / количество апертур: 50 x 50 мкм/24 апертуры для 40 нм, 60 x 60 мкм/24 апертуры для 18 нм и 70 x 70 мкм/24 апертуры для 8 нм.
Узор: 5 рядов х 5 столбцов с 200-нм сетчатой несущей структурой из нитрида кремния, 35 мкм полоса и 55 мкм край для 40 нм, 35 мкм полоса и 30 мкм край для 18 нм и 25 мкм полоса и 25 мкм край для 8 нм.
Общая площадь окна: 0,5 x 0,5 мм.
Толщина рамки: Кремниевая опорная структура имеет стандартную толщину 200 мкм. Это позволяет устанавливать ее в стандартные держатели TEM и обеспечивает прочную опорную раму.
Шероховатость поверхности: RMS (Rq) составляет 0,65 нм, что дает среднюю шероховатость (Ra) 0,41 нм.
Диаметр рамы: Стандартный диск TEM диаметром 3 мм, полностью совместимый с обычными держателями TEM и имеющий кромки EasyGrip™ для более удобного обращения.
Упаковка: Опорные пленки PELCO® из диоксида кремния упаковываются в условиях чистого помещения. В каждой коробке содержится 10 вспомогательных пленок.
21532-10 Поддерживающая пленка из диоксида кремния, 8 нм, апертуры 70 x 70 мкм (24) на окне 0,5 x 0,5 мм, Ø3 мм
21531-10 Поддерживающая пленка из диоксида кремния, 18 нм, апертуры 60 x 60 мкм (24) на окне 0,5 x 0,5 мм, Ø3 мм
21530-10 Поддерживающая пленка из диоксида кремния, 40 нм, апертуры 50 x 50 мкм (24) на окне 0,5 x 0,5 мм, Ø3 мм

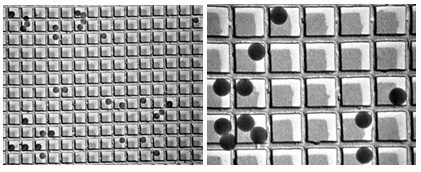

Чтобы проверить свое оборудование, вы можете выбрать различные тестовые образцы для TEM/STEM из широкого ассортимента на сайте поставщика.

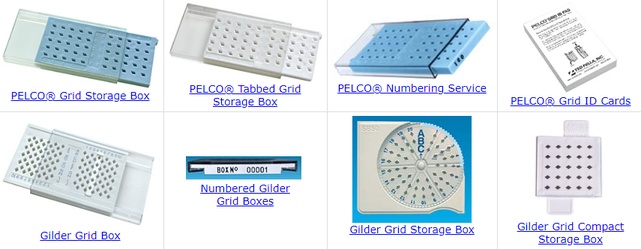

На сайте поставщика можно выбрать разнообразные блоки и боксы для решеток ТЭМ. Покупайте в «Биотехнологии»!

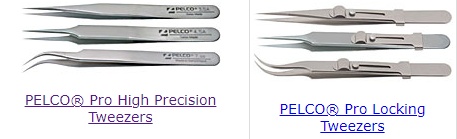

В «Биотехнологии» также можно купить пинцеты для работы с ТЭМ-решетками из широкого ассортимента на сайте нашего поставщика.
Инновационные экспериментальные нанотехнологические подложки для ТЭМ
Substratek™ TEM Substrates — это ультратонкие металлические опорные пленки на стандартных 3-миллиметровых решетках TEM. Эти металлические пленки специально изготовлены по запатентованной технологии (патент США № 7348570 B2, 25 марта 2008 г.) в качестве экспериментальных платформ и являются электронно-прозрачными для получения изображений с помощью ТЭМ. Ультратонкие подложки Substratek™ TEM Substrates позволяют проводить электрохимическую обработку, выращивание кристаллов, нано- и микрофабрикацию непосредственно на подложках. Они позволяют проводить последующее ТЭМ-исследование без необходимости тщательной подготовки образцов. Прямая визуализация наномасштабов без обширной подготовки к ТЭМ не требует дорогостоящих инструментов для истончения, экономит время и позволяет избежать артефактов подготовки. По сравнению с широко используемыми углеродными опорными пленками, ультратонкие и электронно-прозрачные металлические пленки обладают высокой поверхностной энергией и поэтому более пригодны для процессов подготовки образцов.
Важными свойствами ультратонких металлических опорных пленок Substratek™ являются:
Они идеально подходят для использования в качестве интегрированных исследовательских платформ для таких разнообразных приложений, как:
Подложки для ТЭМ Substratek™ представляют собой металлические ультратонкие пленки на стандартной 3-миллиметровой сетке ТЭМ. Доступны подложки Au, Pt, Pd (толщина 2-3 нм) и TiOx (толщина 10-20 нм) на сетках ТЭМ 300 и 400 меш. Подложки Au, Pt и Pd осаждаются на золотые решетки ТЭМ, совместимые с электрохимическими процессами. Подложка TiOx осаждается на медные решетки ТЭМ; эти материалы зарекомендовали себя как стабильные подложки с малым размером элементов в опорной пленке. Подложка TiOx более биосовместима и может быть использована для применения в биологических науках. Они поставляются в коробке с сеткой PELCO® 160 TEM в количестве 25 штук в коробке.
G400: шаг 62 мкм; ширина отверстий 37 мкм; ширина полос 25 мкм; пропускание 37%
21410-25 Substratek™, 2-3 нм Pt на 400 меш Au TEM сетке
21420-25 Substratek™, 2-3 нм Au на 400 ячеистой сетке Au TEM
21430-25 Substratek™, 2-3 нм Pd на 400 ячеистой сетке Au TEM
21440-25 Substratek™, 10-20 нм TiOx на 400 меш сетке Cu TEM
G300: шаг 83 мкм; ширина отверстий 58 мкм; ширина полос 25 мкм; пропускание 49%
21310-25 Substratek™, 2-3 нм Pt на 300 меш Au TEM сетке
21320-25 Substratek™, 2-3 нм Au на 300 ячеистой сетке Au TEM
21330-25 Substratek™, 2-3 нм Pd на 300 меш Au TEM сетке
21340-25 Substratek™, 10-20 нм TiOx на 300 меш сетке Cu TEM
На сайте нашего поставщика вы можете выбрать держатели решеток и подушки для окрашивания, а также необходимые химреагенты для подготовки образцов.

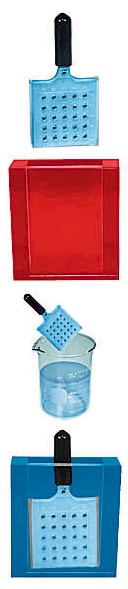

Предназначена для одновременной обработки до 25 сеток или всего одной. Матрица имеет следующие особенности:
Используемый пластик не является кислотостойким, а емкости для окрашивания предназначены для водных растворов. Примечание: Не используйте красители на основе спирта; они могут повредить или разрушить сосуды для окрашивания. Например, один сосуд можно использовать для уранилацетата, а другой - для цитрата свинца.
A. Перед использованием очистите каждую деталь. Промойте горячей мыльной водой, затем тщательно ополосните.
B. Снимите крышку с корпуса и загрузите в лунки необходимое для окрашивания количество сеток. Начните с нижнего ряда и заполните его полностью, прежде чем переходить к следующему ряду.
C. Сдвиньте крышку на корпус, пока ручка крышки не войдет в зацепление с фиксирующим штифтом на ручке корпуса. Возможно, вам потребуется осторожно приподнять ручку крышки, чтобы она скользнула по фиксирующему штифту и зафиксировалась.
D. Поместите матрицу в пустой сосуд для окрашивания. Добавьте соответствующий объем красителя для количества обрабатываемых сеток, позволяя краске стекать по внутренней поверхности сосуда с помощью пипетки или аналогичного инструмента. Если в лунке, содержащей сетку, застрял воздух, его легко удалить, переместив матрицу к передней части сосуда для окрашивания, а затем быстро к задней. Это вытянет застрявшие пузырьки из лунок. Будьте осторожны, чтобы не пролить реагенты во время этого процесса.
E. Ополаскивание сеток можно проводить в стакане или аналогичном сосуде (не входит в комплект).

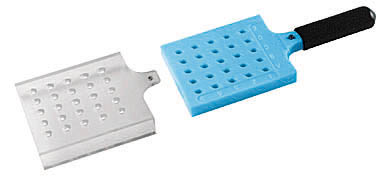

Матричная система для окрашивания сеток 22510 PELCO® включает: 1 шт. 22510-1 Корпус матрицы 2 шт. 22510-2 Сосуды для окрашивания (1 красный и 1 синий)
22510-1 Корпус матрицы с ручкой и крышкой
22510-2 Сосуды для окрашивания, 1 красный и 1 синий
22510-2B Сосуд для окрашивания, синий
22510-2R Сосуд для окрашивания, красный
Для решеток трансмиссионной электронной микроскопии.

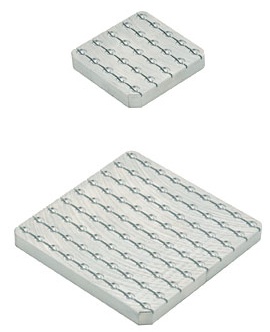

Блоки держателей решеток TEM PELCO® предназначены для удержания нескольких сеток TEM, когда их необходимо очистить в системе тлеющего разряда, например, в системе PELCO® easiGlow, или нанести на них покрытие в установке для нанесения углеродных покрытий, например, в высоковакуумной установке для нанесения углеродных покрытий Cressington 208C. Блоки держателей сетки TEM изготовлены из цельного куска алюминия вакуумного класса и имеют углубленные позиции для каждой сетки с прорезями для легкой загрузки и подъема сеток с помощью остроконечного пинцета. Каждая позиция также имеет дополнительное центральное углубление, чтобы избежать любого контакта с опорной зоной сетки и блоком. Работа с решетками ТЭМ с помощью этих блоков намного проще и безопаснее, чем при использовании стеклянных предметных стекол. Блоки держателей решеток TEM PELCO® доступны в двух размерах: 25 решеток и 81 решетка. Больший размер идеально подходит для использования системы покрытия с большей камерой или с вращающимися поворотными платформами.
Размеры версии для 25 TEM решеток: 35 x 35 x 6,4 мм.
Размеры версии для 81 TEM решетки: 63,5 x 63,5 x 6,3 мм.
Блок держателя сетки PELCO® Clamping TEM Grid Holder Block предназначен для надежной фиксации 3 мм или 3,05 мм решеток на ободе для нанесения покрытия и перемещения. Предназначен для использования в вакуумных системах осаждения для таких применений, как испарение углерода, напыление или осаждение электронным лучом. Этот зажимной блок можно также использовать для безопасной транспортировки решеток TEM. Этот блок вмещает максимум 45 решеток в плотной упаковке. Верхние отверстия слегка сужаются, а нижнее отверстие составляет 2,5 мм. В нижней части имеются вентиляционные отверстия (?1 мм) для откачки вакуума со встречными расточенными полостями для удержания решеток TEM. Для удобства загрузки и извлечения решеток TEM предусмотрены канавки. Верхняя пластина имеет приподнятые бортики для надежного зажима решеток. Верхняя и опорная пластины легко собираются с помощью конических направляющих штифтов и удерживаются вместе двумя винтами с внутренним шестигранником.
Общий размер: 48 x 48 x 10 мм.
16830-45 PELCO® Зажимной блок держателя решеток ТЭМ для 45 решеток
16820-25 PELCO® Блок держателя решеток ТЭМ для 25 решеток
16820-81 PELCO® Блок держателя решеток ТЭМ для 81 решетки
Защитите свои ценные калибровочные и тестовые образцы TEM с помощью этого прочного, чистого бокса для хранения и транспортировки, изготовленного из алюминия вакуумного класса. Вмещает одну стандартную 3-миллиметровую решетку TEM. Легкий доступ для загрузки и извлечения с помощью пинцета. Крышка фиксируется винтом с накатанной головкой. Показано в открытом и закрытом положениях. Поверните крышку для закрытия и зафиксируйте ее черной ручкой.
650-10 Держатель калибровочной решетки для ТЭМ
Этот надежный вакуумный десикатор PELCO® TEM Grid Vacuum Desiccator вмещает до 50 решеток TEM в решетчатом боксе с вращающейся крышкой с щелевым отверстием для предотвращения выпадения остальных решеток. Хранение под вакуумом исключает загрязнение или пыль и идеально подходит для сохранения гигроскопичных образцов. Использование прочного, не выделяющего газов, черного анодированного алюминия и силиконовых уплотнительных колец делает его пригодным для откачки до 10-3 мбар. Способен удерживать вакуум в течение многих месяцев. Металлический вакуумный клапан с уплотнением вала из ПТФЭ. Для откачки используйте небольшой вакуумный насос. Для откачки вакуума используется штуцер 1/4" (6,35 мм).
Габаритный размер без вакуумного клапана - ø76 x 35 мм (3" x 1,4").
16178 Вакуумный десикатор для ТЭМ-решеток PELCO®
Чрезвычайно прочная решетка для нанесения покрытий в просвечивающей электронной микроскопии и устройство для окрашивания, удержания и хранения решеток ТЭМ.
Решетки PELCO SynapTek™ были разработаны для обеспечения идеальной стабильности при нанесении покрытий с помощью вспомогательной пленки. Эти решетки для ТЭМ чрезвычайно прочны, легко моются, не загрязняются и могут повторно использоваться после очистки. Решетки PELCO Synaptek™ толщиной 100 мкм (4 мил) (кроме Mo, толщина которой составляет 75 мкм (3 мил)) и диаметром 3,05 мм поставляются со стандартным овальным слотом 1x2 мм. Для более высокой производительности также доступны версии с прорезью 0,5x2 мм, прорезью 0,8x1,8 мм и отверстием диаметром 1,5 мм. Стандартным материалом для решеток Synaptek™ является сплав бериллиевой меди, однако для специальных применений также доступны версии из никеля, молибдена или позолоченные (с золотым покрытием). Решетки PELCO Synaptek™ TEM имеют специальные особенности идентификации и обращения, причем некоторые особенности комбинируются. Поставляются во флаконе/100, кроме молибдена, который поставляется во флаконе/25.
ТОЧКИ: Одна сторона решетки помечена двумя квадратными точками для четкой идентификации, видимыми невооруженным глазом.
ЧИСЛА: На одной стороне решетки (вместо точек) нанесено число от 0 до 99 для идентификации. Номера расположены в случайном порядке и могут дублироваться.

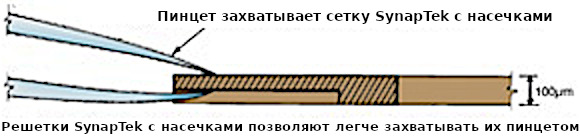

НАСЕЧКА: Углубление на одной стороне решетки для удобства захвата пинцетом.
4510 PELCO SynapTek™ DOT Решетки, щель 1 x 2 мм, бериллий-медь
4512 PELCO SynapTek™ NUM Решетки, прорезь 1 x 2 мм, бериллий-медь
4514 PELCO SynapTek™ NOTCH Решетки, паз 1 x 2 мм, бериллий-медь
4516 PELCO SynapTek™ NOTCH-DOT Решетки, паз 1 x 2 мм, бериллий-медь
4518 PELCO SynapTek™ NOTCH-NUM Решетки, паз 1 x 2 мм, бериллий-медь
4506 PELCO SynapTek™ GILDED NOTCH-NUM Решетки, 1 x 2 мм паз, бериллий-медь, с золотым покрытием
4511 PELCO SynapTek™ DOT Решетки, прорезь 0,5 x 2 мм, бериллий-медь
4509 PELCO SynapTek™ NOTCH-DOT Решетки, 0,8 x 1,8 мм, бериллий-медь
4517 PELCO SynapTek™ Ni-NOTCH-DOT Решетки, паз 1 x 2 мм, никель
4519 PELCO SynapTek™ DOT Решетки, отверстие 1,5 мм, бериллий-медь
4507 PELCO SynapTek™ Решетки Ni-DOT, отверстие 1,5 мм, никель
4508 Решетки PELCO SynapTek™ Mo-DOT, отверстие 1,5 мм, молибден, толщина 75 мкм (3 мил)
Окрашивание и хранение для ЭМ.
Недорогое устройство для уменьшения или устранения осадка и грязи с решеток для электронной микроскопии во время окрашивания.
PELCO SynapTek GridStick™ изготовлен из тонкого, но жесткого сплава, который не вступает в реакцию с обычно используемыми органическими растворителями и красителями. Палочка шириной 4 мм и длиной 75 мм имеет прорезь по центру с небольшими подрезанными выемками с одной стороны для простого удаления решетки.
Небольшая область в верхней части каждой палочки отведена для идентификации (используйте перманентную чернильную ручку с тонким наконечником).
PELCO SynapTek GridStick™ покрыты специально разработанным клеем, чувствительным к давлению. Этот клей удерживает сетки на месте во время окрашивания, нанесения эмульсии, нанесения углеродного покрытия, наложения теней и сбора серийных срезов.
PELCO SynapTek GridStick™ подходит к обычным пипеткам Пастера. Сетки лежат в одной плоскости с потоком раствора, что сводит к минимуму вероятность разрушения пленок формвара и сбора поверхностного мусора.
PELCO SynapTek GridStick™ был разработан совместно с решетками PELCO SynapTek™. Другие решетки могут использоваться при условии, что они имеют достаточную толщину, чтобы не прогибаться при отклеивании от клея на PELCO SynapTek GridStick™. Решетки PELCO SynapTek™ имеют толщину 100 мкм.

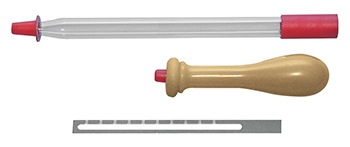

Полный комплект PELCO SynapTek GridStick™ Kit:
5 покрытых решеток GridSticks, 10 пипеток для окрашивания, 2 ограничивающие поток заглушки и колбы, а также инструкции.
Примечание: Пипетки для окрашивания проходят огневую полировку, термический отжиг, кислотную очистку, сушку фильтрованным сжатым воздухом и укупорку.
155 PELCO Synaptek GridStick™ Kit
Сменные компоненты SynapTek™
155-5 PELCO Synaptek GridStick™ (без покрытия)
155-7 Пипетки для окрашивания с 2 пробками для ограничения потока
Для приклеивания сеток к GridStick™, включает инструкции и покрывает около 200 GridSticks™.
155-9 Клей GridStick™, 5 мл

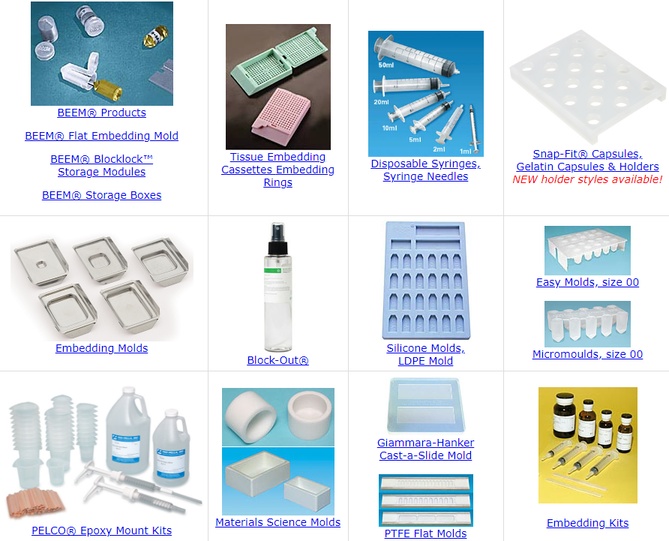

На сайте нашего поставщика вы можете также выбрать инструменты и материалы, необходимые для подготовки и встраивания образцов ТЭМ.
