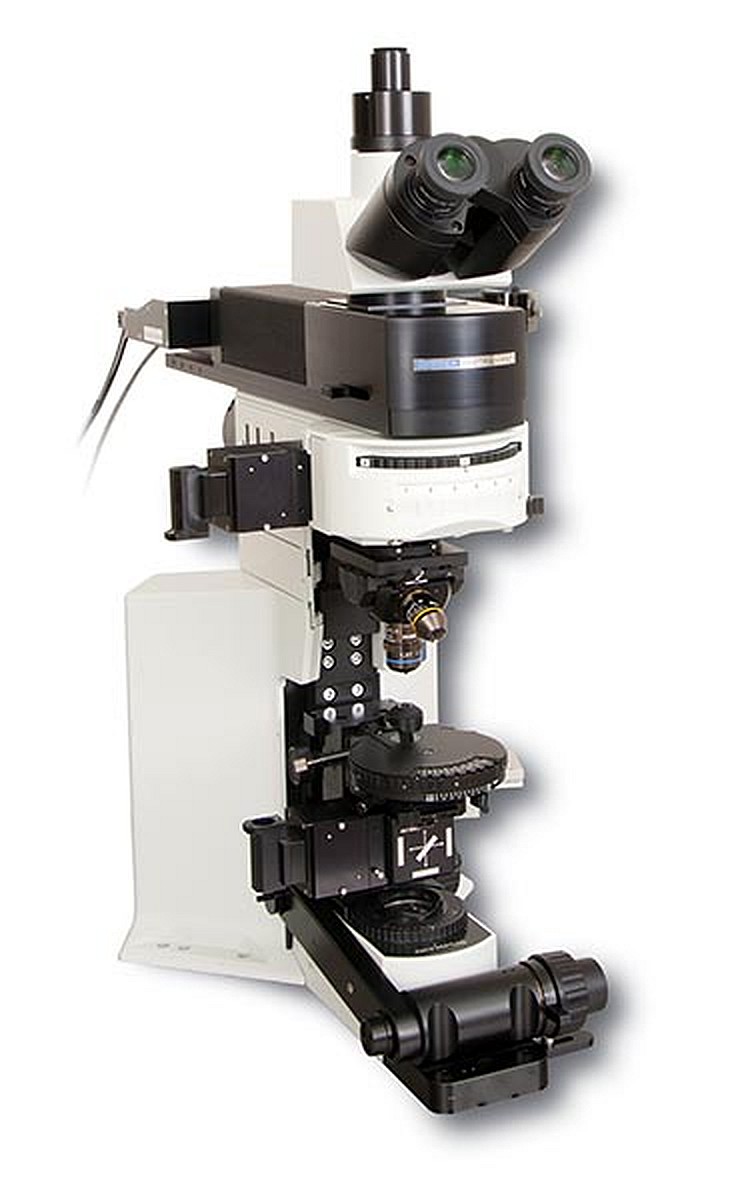

DF-SCOPE™ Пакет для получения многофотонных изображений для Olympus BX51WI

Sutter DF-Scope™ — это многофотонный пакет визуализации для популярного вертикального микроскопа Olympus BX51WI, созданный по инициативе заказчика. Во многих лабораториях уже есть микроскопы BX51WI для использования в экспериментах по электрофизиологии и эпифлуоресцентной визуализации. Пакет DF-Scope обеспечивает необходимую оптику и электронику для использования BX51WI для многофотонной визуализации (с добавлением Ti:Sapphire лазера). В конструкцию включены узлы системы Sutter MOM™ (Movable Objective Microscope®), включая блоки и контроллеры резонансного и гальво сканирования, тракты детекторов, ПМТ, блоки питания ПМТ, сканирующие линзы и тубусные линзы.

Отличительной чертой многофотонной визуализации является то, что весь свет, излучаемый образцом, заведомо исходит из фокального объема в результате нелинейного возбуждения флуорофора. Высокочувствительные фотоэлектронные умножители (ФЭУ) используются для сбора максимально возможного количества этих фотонов с целью восстановления сканированного изображения. Конструкция DF-скопа позволяет использовать два пути детектора для сбора большего количества излучаемого света — один над образцом, другой под ним. При использовании тонкого образца, например среза мозга, мы рекомендуем использовать нижние (субступенчатые) детекторы, чтобы увеличить обнаружение сигнала. Дополнительный сигнал будет доступен на транс-детекторном пути. Этот блок субступенчатых детекторов предназначен для работы с различными конденсорами Olympus.

ПРИМЕЧАНИЕ: Для работы с DF-скопом требуется Olympus BX51WI и следующие детали Olympus: WI-ARMAD, 5-UR710LP и U-M619.

Особенности DF-SCOPE™

• Преобразует стандартный Olympus BX51WI в двухфотонный микроскоп, сохраняя при этом стандартные функции микроскопа (получение изображений в проходящем свете и эпифлуоресцентных изображений).
• Включает детектор(ы) и «тихий» резонансный сканирующий блок, разработанный для двухфотонного микроскопа MOM™.
• Верхний и нижний фотодетекторы для повышения эффективности сбора
• Полностью совместим с платформой Sutter MPC-78 Large Moving Stage Platform и моторизованным приводом фокусировки
• Разработан для управления с помощью программного обеспечения для обработки изображений Sutter MCS (MOM Computer System), включая резонансное сканирование с помощью MScan 2.0
• Также полностью совместима с большинством бесплатных программ для многофотонной визуализации, таких как ScanImage 5.0, Helioscan и MPScope
• Формат макетной платы в пути сканирования позволяет легко добавлять источники фотостимулирующего света к основному пути сканирующего лазера

Технические характеристики

Передняя панель PMT, органы управления/индикаторы

Главный выключатель питания для всего устройства

Дискретные элементы управления/индикаторы для каждого PMT/канала, включая:

• переключатель включения/выключения
• потенциометр на 10 оборотов для установки высокого напряжения/усиления
• светодиодный дисплей

Напряжение и ток выходов на задней панели

PS-2 PMT Высоковольтный выход, от 0 до -1250 В постоянного тока, ток 0,6 мА

PS-2/LV Выход модуля PMT, постоянное напряжение +15 В постоянного тока, а также управляющее напряжение Vref, подаваемое модулем

Выходы предусилителя/вспомогательного питания: +/-12 В постоянного тока, 200 мА на сторону. +/-5 В постоянного тока, 200 мА на сторону

Размеры (PS-2 или PS-2/LV)

41 см x 28 см x 9 см

Вес (PS-2 или PS-2/LV)

3 кг

Электропитание

115/230 вольт

50/60 Герц
