 Микроскоп с перемещающимся объективом (Movable Objective Microscope — MOM)

Вы можете ознакомиться с характеристиками и купить товар "MOM" по выгодной цене, которую следует уточнить, сделав запрос.

Sutter Instrument

Мы являемся эксклюзивным представителем Sutter Instrument в России

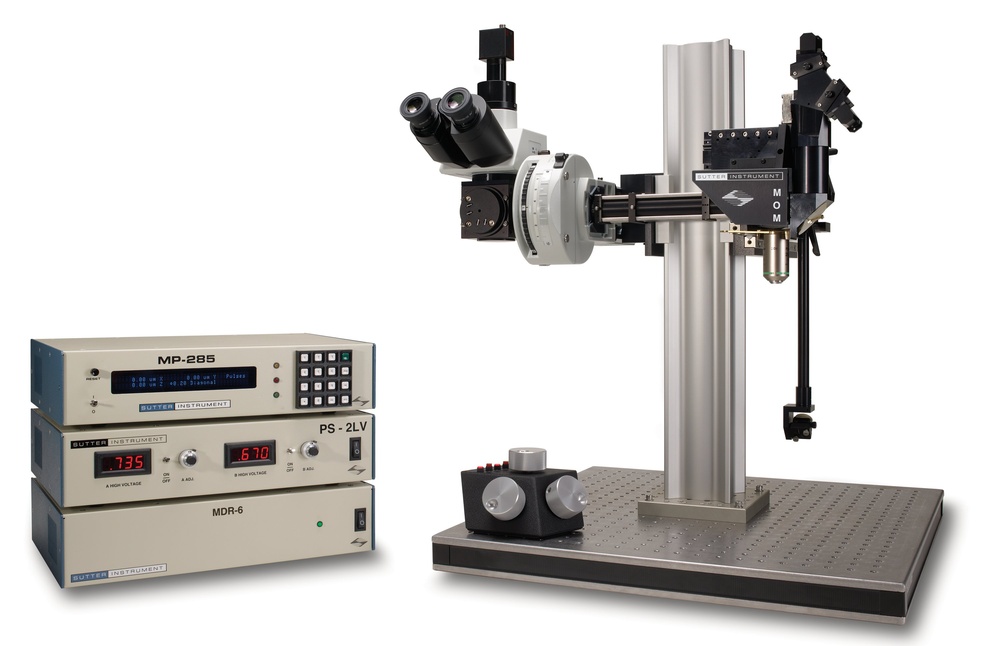

Микроскоп с перемещающимся объективом (Movable Objective MicroscopeMOM) — это универсальный оптический микроскоп, совмещающий функции светлопольного, флуоресцентного и конфокального двух-фотонного микроскопов. При подключении Ti:Sapphire лазера MOM позволяет выполнять глубокое сканирование живых тканей. Уникальный дизайн данного микроскопа позволяет передвигать объектив в 3 плоскостях, в то время как изучаемый образец остается неподвижным, что удобно в электрофизиологических исследованиях.

Характеристики MOM:

  • Передвижение объектива 22мм вдоль каждой из осей: X, Y и Z
  • Вращение объектива вдоль оптической оси с целью получения изображений не горизонтальных поверхностей и объемов
  • Настраиваемый дизайн на открытой платформе
  • XY сканеры Cambridge Technology
  • Два из четырех каналов систем детекции с Hamamatsu PMTs и предусилителями
  • Двухканальные источники питания для PMT Sutter PS-2/PS-2LV
  • Система сбора данных National Instruments

Начиная с 2011 года компания Sutter производит компьютеризированную систему MOM с ПО (MSC). Программный продукт MSC спроектирован специально для MOM. В сочетании с MSC, MOM является мощным инструментом, способным объединить в одном эксперименте электрофизиологию и широкопольный имаджинг как в двух, так и в трех измерениях.

Как это работает:

MOM состоит из двух независимых микроскопов. Широкопольная часть микроскопа состоит из вертикального осветителя Olympus, Ксеноновой газоразрядной лампы производства Sutter и камеры, смонтированной для обеспечения стандартной эпифлюоресценции. Двух-фотонная часть микроскопа представляет собой оптический канал, направляющий возбуждающий свет лазера от столика вверх в систему сканирующих гальванометрических зеркал, и затем расширенный луч проходит через линзу сканера, направляясь обратно в объектив. Возбуждаемая двухфотонным лазером флуоресценция направляются в канал регистрации дихроическим зеркалом, расположенным над объективом. Основание микроскопа перемещается по системе направляющих, что позволяет смещать микроскоп в сторону и иметь легкий доступ к образцу непосредственно перед получением изображений.

Объектив передвигается по осям X, Y и Z, а также вращается вокруг X-оси. Два передвижных зеркала дают возможность поддерживать достаточную интенсивность возбуждающего света через апертуру объектива независимо от его смещения или ориентации. Движения по осям X, Y и Z происходят также как в случае с микроманипулятором Sutter MP-285, поэтому смещение столь же плавное, точное, бездрейфовое и воспроизводимое как у микроманипулятора. Точное позиционирование дает возможность осуществлять мозаичный имаджинг больших зон тканей без необходимости двигать препаратодержатель.

Горизонтальное прохождение света дает возможность вращать объектив за пределы стандартной вертикальной позиции. В результате такого вращения данный микроскоп может быть превращен в инвертированный с позицией объектива от 0 до 180 градусов. Все это позволяет получать изображения не горизонтальных поверхностей и сложных объемов.

Комплектация Sutter MOM включает все оборудование (кроме Ti:Sapphire лазера и объектива), необходимое для построения полной системы получения изображений.

  • XY гальванометрические сканеры Cambridge Technology с 3 или 6 мм зеркалами
  • фотоувеличительные трубки Hamamatsu (PTMs): R6357 multialkali или H10770PA-40 (GaAsP)
  • Источники питания для PTMs: Либо Sutter PS-2 (двухканальный высоковольтный источник питания для R6357 PMTs), либо Sutter PS-2LV (двухканальный низковольтный источник питания для H1070 (GaAsP) PMTs).
  • Предусилители Hamamatsu C7317 или Sigmann
  • Сбор данных: система сбора данных National Instruments (NI-6110E)

Спецификации оборудования:

Свободный ход — 22 мм по всем трем осям
Разрешение

контроллер MP-285

Низкое: 0,2 мкм/шаг

Высокое: 0,04 мкм/шаг

контроллер MPC-200 - 0,0625 мкм/шаг

Максимальная скорость

контроллер MP-285 - 2,9 мм/сек

контроллер MPC-200 - 5 мм/сек

Долговременная стабильность - 1-2 мкм/час

Управление:

MP-285: последовательный порт RS-232

MPC-200: USB-порт

Электропитание - 115/230 Вольт, 50/60 Hz

Приложения, доступные с использованием микроскопа MOM:

  • Получение изображений двух-фотонным методом in vivo
  • Patch-slice микроскопия на фиксированном образце
  • Микроскопия не горизонтальных поверхностей
