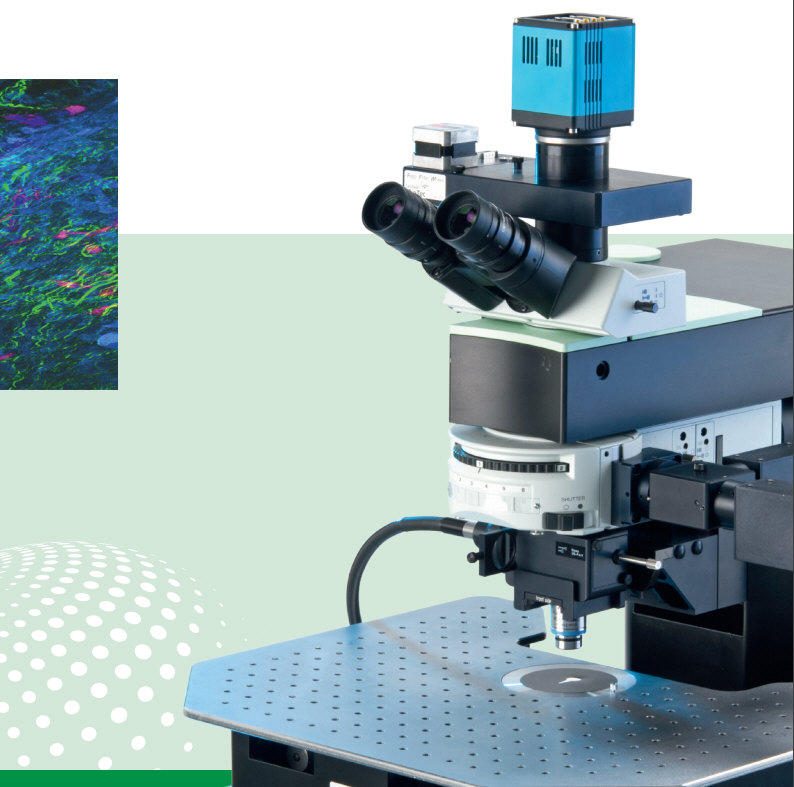

Конфокальный мультифотонный микроскоп Trim Scope II

TriM Scope II - модульный двухфотонный микроскоп, адаптируемый для большинства задач. Существуют модификации в виде прямого и/или инвертированного микроскопов (до 2-х титан-сапфировых лазеров в комплекте.

Качество изображения и регулировка параметров луча

При работе с двухфотонным лазером оптическое разрешение и глубина проникновения света в ткань существенно зависит от длительности импульса, генерируемого Ti:Sa лазером. Конструкция Trim Scope минимизирует оптические искажения коротких импульсов за счет оптимизации оптических компонентов по пути от лазера до объектива.

• Быстрое прижизненное сканирование, используя облачный и резонансный сканер
• FRAP, фотоактивация, фотостимуляция, анкейджинг и линейный имаджинг с использованием облачного сканера
• SHG и THG имаджинг с OPO и Ti:Sa лазером
• Встроенный FLIM имаджинг с LaVision BioTec’s FLIM x16 TCSPC детектором
• Ультрабыстрый 64-х лучевой имаджинг со скоростью до 100 фреймов/сек @ 2560x2160

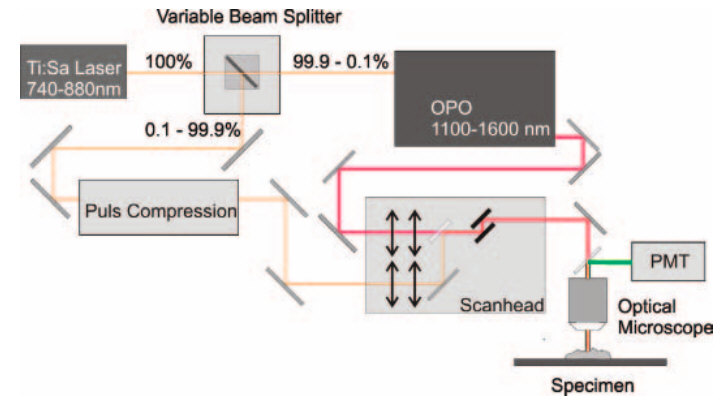

OPO (расширение диапазона лазера)

Ti:Sapphire лазеры излучают в спектральном диапазоне 680-1040 нм. Это автоматически ограничивает 2-х фотонную микроскопию использованием синих, зеленых и желтых красителей. С применением OPO возможно наблюдение также и красных красителей. Эта технология расширяет диапазон лазерного источника за пределы 1100 нм, что позволяет возбуждать свечение красных красителей в наблюдаемом образце.

64 лучевое сканирование

Для увеличения скорости сканирования, в частности для быстрого кальциевого имаджинга возможно использование сплиттера луча лазера на 64 подлуча. Эта опция требует установки высокоскоростной EM-CCD видеокамеры в качестве детектора и обеспечивает скорость сканирования до 100 кадров/с при разрешении 2560х2160.

Оптимизация длительности импульса (Pre Chirp Compensation)

Яркость изображения в двухфотонной микроскопии прямо пропорциональна обратному межимпульсному расстоянию. В конструкции TriM Scope применяется Pre Chirp компенсация на основе призм для поддержания длительности импульса менее 150 фс.

Оптимизация эффективности детекторов

Расположение NDD детекторов флуоресценции максимально близко к объективам. NDD детекторы проходящего света устанавливаются на слайдеры.

Trim Scope поддерживает подключение до 8 NDD PMT детекторов (фотоумножителей), до 2х детекторов-камер, обеспечивающих 64-х лучевой имаджинг, а также до 3-х несканируемых PMT детекторов и LaVision BioTec’s FLIM x16 TCSPC детектора.
