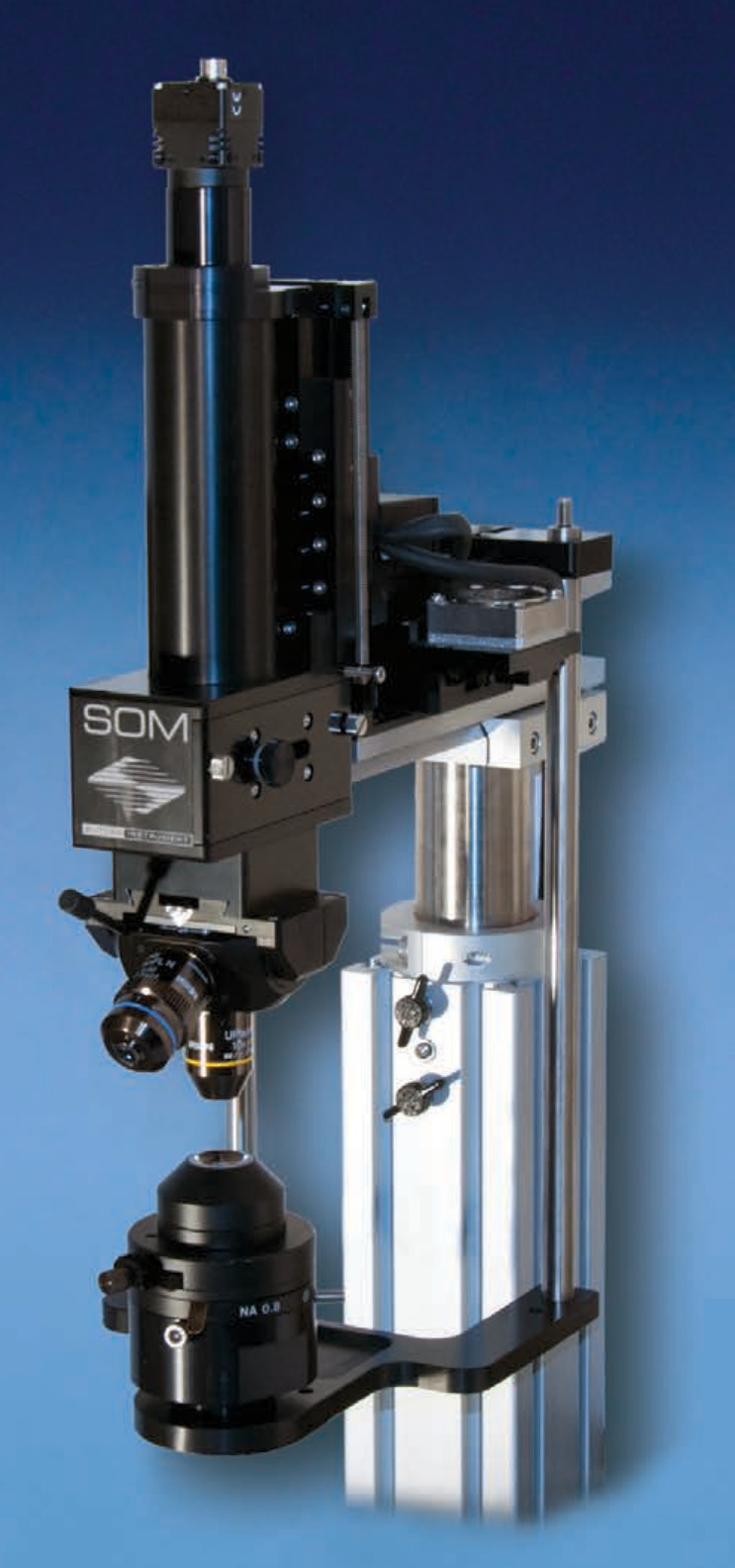

Простой подвижный микроскоп SOM®

Потомок MOM® (SOM®) — это небольшой, простой микроскоп, разработанный для того, чтобы использовать одну экспериментальную установку как для экспериментов in vivo, так и in vitro. Как и в двухфотонном микроскопе Sutter с подвижным объективом (MOM), позиционирование над образцом и фокусировка осуществляются роботизированным способом. Это устраняет необходимость в больших трансляторах и платформах, которые обычно ограничивают доступное пространство под объективом для экспериментов in vivo. Например, SOM позволяет проводить запись целых клеток нейронов in vivo в один день, а на следующий день — многоклеточную запись в срезах.

SOM открывает экспериментальные возможности, которые в противном случае могли бы быть ограничены постоянно растущим пространственным дефицитом современных лабораторий. SOM разработан таким образом, чтобы в полной мере использовать преимущества бесплатного программного обеспечения Multi-Link™ для позиционирования микроманипулятора.

Например, при записи цельноклеточных патчей в срезах часто приходится искать нейроны, подходящие для вашего эксперимента, на большом участке ткани. С помощью SOM вы просто перемещаете образец для поиска цели. Затем программное обеспечение извлекает ваши пипетки для записи и стимуляции, чтобы вы могли немедленно начать запись. Более того, если вы обнаружите, что вам нужно стимулировать область за пределами поля зрения текущего объектива, программы позволят вам зафиксировать положение записывающей пипетки и переместить объектив и стимулирующую пипетку(и) в требуемое положение.

Дополнительно можно приобрести конденсор для косого когерентного контраста (OCC), который подсвечивается светодиодом. Конденсор перемещается вместе с микроскопом по осям X и Y, что обеспечивает постоянное освещение при повторном наведении SOM на образец.

Как это работает: SOM разработан, чтобы использовать преимущества высококачественных изображений, которые могут быть получены с помощью простого ИК-светодиода на основе источника проходящего света в сочетании с ПЗС-камерой с поддержкой ИК-излучения. Этой комбинации достаточно для большинства потребностей электрофизиологии in vitro. SOM также имеет двухпозиционный кубик фильтров, позволяющий идентифицировать флуоресцентно меченые клетки для записи или фотостимуляции. Если вы используете оба положения кубика фильтров, один из наборов фильтров должен пропускать ИК-излучение, чтобы обеспечить визуализацию в проходящем свете. Поскольку многие комбинации фильтров пропускают ИК-излучение, визуализацию в проходящем свете можно проводить в любом из двух положений фильтра.

Порт возбуждения флуоресценции микроскопа имеет резьбу C-mount, а также монтажные отверстия для стандартных компонентов сепаратора. Это позволяет пользователю адаптировать микроскоп к различным экспериментальным потребностям. Например, к порту возбуждения можно подключить несколько источников света с помощью небольших сепараторов.

Особенности простого подвижного микроскопа SOM®

• Простой подвижный микроскоп на базе моторизованного микроманипулятора MP-285/MPC-385.
• Оси X, Y и Z манипулятора используются для позиционирования микроскопа над образцом и фокусировки. Нет необходимости в больших трансляторах или подвижных платформах
• Оптимизирован для проведения экспериментов in vivo и in vitro на одной установке
• Стандартная конфигурация позволяет использовать объективы с резьбой RMS — обратитесь в компанию Sutter для получения дополнительных опций
• Бесплатное программное обеспечение Multi-Link™ координирует движение с позиционированием микропипетки MPC-200
• Режимы флуоресцентной визуализации в ИК-диапазоне и EPI
• Гибкий порт возбуждения позволяет легко добавлять дополнительные источники для фотостимуляции
• Контроллер MPC-200 с интерфейсом USB и командами с открытым исходным кодом

Технические характеристики простого подвижного микроскопа SOM®

Перемещение

25 мм по всем трем осям

Разрешение

Контроллер MP-285

    Низкое: 0,2 мкм/шаг

    Высокое: 0,04 мкм/шаг

Контроллер MPC-200

    0,0625 мкм/шаг

 Максимальная скорость

Контроллер MP-285

    2,9 мм/сек

Контроллер MPC-200

    5,0 мм/сек

Приводной механизм

Прецизионный привод червячной передачи

Связь

MP-285

    Последовательный порт RS-232

MPC-200

    USB

Электропитание

115/230 вольт

50/60 Герц

Соответствие RoHS

Информация для заказа

БАЗОВАЯ СИСТЕМА

• Микроскопическая система SOM-T SOM® с контроллером MPC-200 и ROE, установленная на высокой башне (MT-75T).
• Микроскопическая система SOM-XT SOM с контроллером MPC-200 и ROE, установленная на очень высокой башне (MT-75XT).

КОМПОНЕНТЫ

Конденсатор SOM-COND OCC с TLED

КОМПЛЕКСНЫЕ СИСТЕМЫ

Включает в себя SOM, источник света TLED+ на белых светодиодах с разветвителем луча 50/50, один микроманипулятор, портальную стойку и P-1000 пуллер микропипеток.

• SOM-T-QUAD SOM-T с 4-осевым манипулятором Quad
• SOM-T-285 SOM-T с механическим манипулятором MP-285
• SOM-T-225 SOM-T с механическим манипулятором MP-225
• SOM-XT-QUAD SOM-XT с 4-осевым манипулятором Quad
• SOM-XT-285 SOM-XT с механическим манипулятором MP-285
• SOM-XT-225 SOM-XT с механическим манипулятором MP-225
