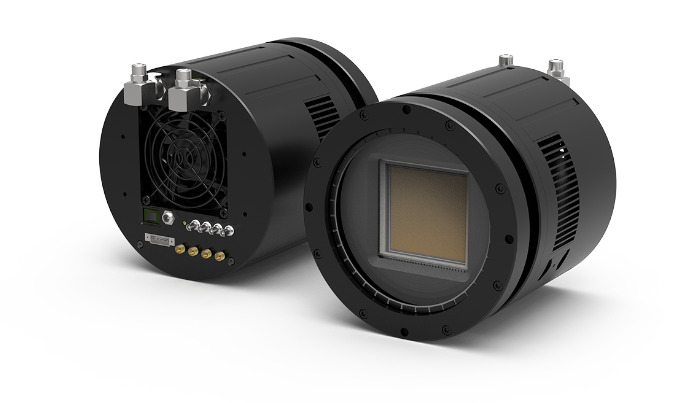

Камера Dhyana 6060BSI

Сверхбольшой формат sCMOS с задней подсветкой и высокоскоростным интерфейсом CXP.

Камера Dhyana 6060 BSI обеспечивает большую производительность сенсора с 95% QE. Датчик диаметром 86 мм, состоящий из 10-микронных пикселей, работает с низким уровнем шума при высокой скорости. Обеспечивается производительность на уровне CCD с точки зрения фоновых и шумовых характеристик на скоростях, которые позволяют расширить диапазон приложений.

Особенности камеры Tucsen Dhyana 6060BSI

• разрешение: 6144 x 6144;
• размер пикселя: 10 мкм х 10 мкм;
• эффективная площадь: 61,4 мм x 61,4 мм;
• скорость: 26 кадров в секунду @ 12-бит STD;
• QE: 95%@580нм.

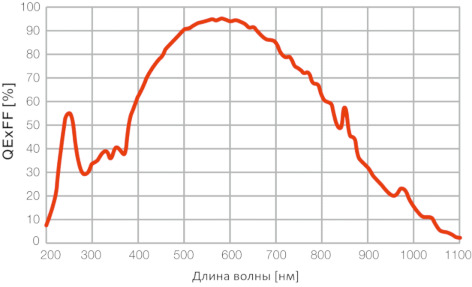

95% высокое QE, низкий уровень шума

Камера Tucsen Dhyana 6060BSI позволяет подняться над тусклыми сигналами и шумными изображениями. Приближенная к идеальной квантовая эффективность означает захват почти каждого фотона, который попадает в поле вашего зрения. В сочетании с малошумящей электроникой вы сможете получать изображения с высоким соотношением сигнал/шум даже при слабых сигналах.



Большой формат с диаметром до 86 мм

Очень большие форматы датчиков обеспечивают фантастическую эффективность обработки изображений — за один снимок можно получить больше, чем когда-либо прежде. Большое количество пикселей и большие размеры датчиков повышают пропускную способность, точность распознавания и обеспечивают дополнительный контекст для объектов съемки. В системах на основе объективов становятся возможными широкие углы обзора в сочетании с высоким разрешением изображения.

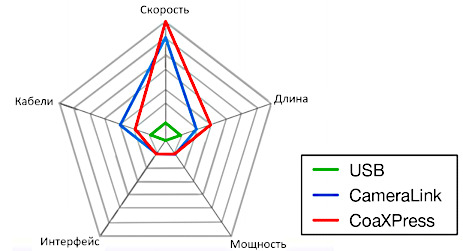

Интерфейс CXP обеспечивает скорость

Использование ведущего в мире стандарта интерфейса для высокоскоростной обработки изображений позволяет не отставать от динамичных объектов съемки. CoaXPress обеспечивает очень высокую скорость и точность передачи данных при простоте и большой длине коаксиального кабеля.

Технические характеристики камеры Tucsen Dhyana 6060BSI

Модель сенсора: BSI sCMOS

Тип затвора: строковый (Rolling)

Цвет/моно: моно

Эффективная площадь: 61,4 мм x 61,4 мм

Разрешение: 6144 x 6144

Размер пикселя: 10 мкм x 10 мкм

QE: 95%@580нм

Емкость полной ячейки: 102ке

Динамический диапазон: 90 дБ

Частота кадров: 26,4 кадров/с @ 12-бит STD; 11,3 кадров/с @ 12-бит HDR; 8,6 кадров/с @ 14-бит STD

Шум считывания: 3e- (средний)

Время экспозиции: 12 мкс-300 с

DSNU: 1,5e-

PRNU: 0,2%

Метод охлаждения: воздух и жидкость

Макс. Охлаждение: воздух: 35 °C, жидкость: 45 °C

Температура охлаждения: воздух: (окружающая среда при +20 °C): -15 °C; жидкость: -25 °C@20 °C

Темновой ток: воздух: 0.25e-/пиксель/с; жидкость: 0.15e-/пиксель/с

Бининг: 2x2,4x4

Временная метка: точность 1 мкс

GPS: поддерживает

Режим триггера: аппаратный и программный

Выходные сигналы триггера: экспозиция, глобальный, считывание, высокий уровень, низкий уровень

Интерфейс триггера: SMA

Интерфейс данных: CXP12

Битовая глубина данных: 12бит, 14бит, 16бит

Интерфейс опции: пользовательская настройка

Источник питания: 12В/10А

Потребляемая мощность: <100 Вт

Размеры: ?160(диаметр)x 164 мм(длина)

Вес: ~4 кг

Программное обеспечение: Samplepro/MAXIMDL/Labview/Matlab/EPICS

SDK: C/C++/C#

Операционная система: Windows/Linux

Рабочая среда: Работа: температура -35~45 °C/влажность 0~95%; хранение: температура -35~60 °C/влажность 0~95%.

Типичные применения камеры Tucsen Dhyana 6060BSI включают аэрофотосъемку, промышленные и научные системы высокой детализации, астрономию, космические съемки и т. д.
