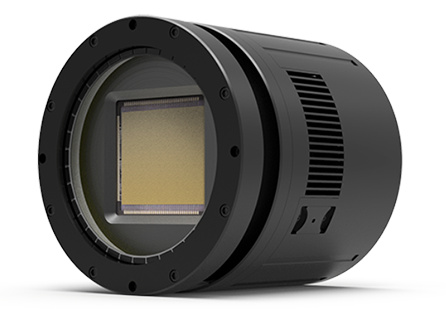

Камера Dhyana 6060

Камера Tucsen Dhyana 6060 обеспечивает большую производительность сенсора. Датчик диаметром 86 мм, состоящий из 10-микронных пикселей, работает с низким уровнем шума на высокой скорости. Обеспечивается производительность на уровне CCD-камер по фоновым и шумовым характеристикам при скорости, позволяющей расширить спектр приложений.

Преимущества камеры Tucsen Dhyana 6060

• матрица 5,4 дюйма со сверхбольшой площадью;
• 133ke- полная емкость скважины;
• QE: 71,6%@550нм;
• разрешение: 6144(H) x 6144(V);
• размер пикселя: 10 мкм x 10 мкм;
• частота кадров: 44 кадров в секунду @ 12-бит STD
• высокоскоростной интерфейс данных: CoaXPress 2.0

Широкоформатный sCMOS

Матрицы очень большого формата обеспечивают фантастическую эффективность съемки — за один снимок можно снять больше, чем когда-либо прежде. Большое количество пикселей и большие размеры матрицы повышают пропускную способность, точность распознавания и обеспечивают дополнительный контекст для объектов съемки. В системах на основе объективов становятся возможными широкие углы обзора в сочетании с прекрасным разрешением изображения.

Большой полный колодец

Если вам нужно захватить яркие и тусклые сигналы в одном изображении, высокий динамический диапазон является ключевым фактором — без него либо высокие сигналы насыщаются, либо тусклые сигналы теряются в шуме. Благодаря большому полному колодцу увеличивается максимальный сигнал, который может быть обнаружен без насыщения, что расширяет динамический диапазон. Камеры с высоким динамическим диапазоном также способны измерять более тонкие изменения интенсивности для приложений, требующих высокой точности и надежности измерений.

Интерфейс CXP обеспечивает скорость

Использование ведущего в мире стандарта интерфейса для высокоскоростной обработки изображений позволяет не отставать от динамично развивающегося рынка продукции для обработки изображений. CoaXPress обеспечивает очень высокую скорость и точность передачи данных при простоте и большой длине коаксиального кабеля.

Технические характеристики камеры Tucsen Dhyana 6060

Тип сенсора: FSI sCMOS

Модель сенсора: Gpixel GSENSE6060

Цвет/моно: моно

Диагональ матрицы: 86,8 мм

Разрешение: 36 Мп, 6144(Гориз.) x 6144(Верт.)

Размер пикселя: 10 мкм x 10 мкм

Эффективная площадь: 61,4 мм x 61,4 мм

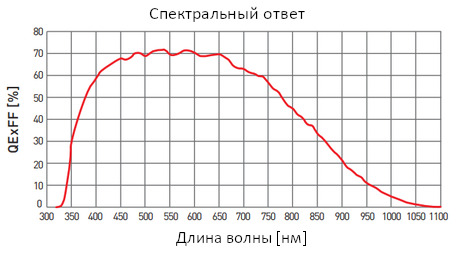

Пиковое QE: 72%@550нм

Частота кадров: 44 кадр/с@12-бит STD; 19 кадр/с@12-бит HDR; 14 кадр/с@14-бит STD

Емкость полной ячейки: 123ke-

Динамический диапазон: 91 дБ

Тип затвора: строковый (Rolling)

Шум считывания: 3e-(медиана)

Время экспозиции: 7 мкс-300 с

DSNU: 1.5e-

PRNU: 0.2%

Метод охлаждения: воздух и жидкость

Макс. Охлаждение: воздух: -35°C, жидкость: -45°C

Температура охлаждения: воздух: (окружающая среда при +20 °C): -15°C; жидкость: -25°C@20°C

Темновой ток: воздух: 0.25e-/пиксель/с; жидкость: 0.15e-/пиксель/с

Интерфейс передачи данных: CoaxPress 2.0

Бининг: 2x2, 4x4

ROI: поддерживается

Точность временной метки: точность 1 мкс

GPS: поддерживается

Режим триггера: аппаратный и программный

Выходные сигналы триггера: экспозиция, глобальный, считывание, высокий уровень, низкий уровень

Интерфейс триггера: SMA

Битовая глубина данных: 12 бит, 14 бит, 16 бит

Дополнительный интерфейс: пользовательская настройка

Источник питания: 12В/10А

Потребляемая мощность: <100 Вт

Размеры: o160ммx164мм

Вес: ~4 кг

Программное обеспечение: Samplepro/MAXIMDL/Labview/Matlab/EPICS

SDK: C/C++/C#

Операционная система: Windows/Linux

Рабочая среда:

• Работа: температура -35~45°C/влажность 0~95%;
• Хранение: температура -35~60°C/влажность 0~95%.

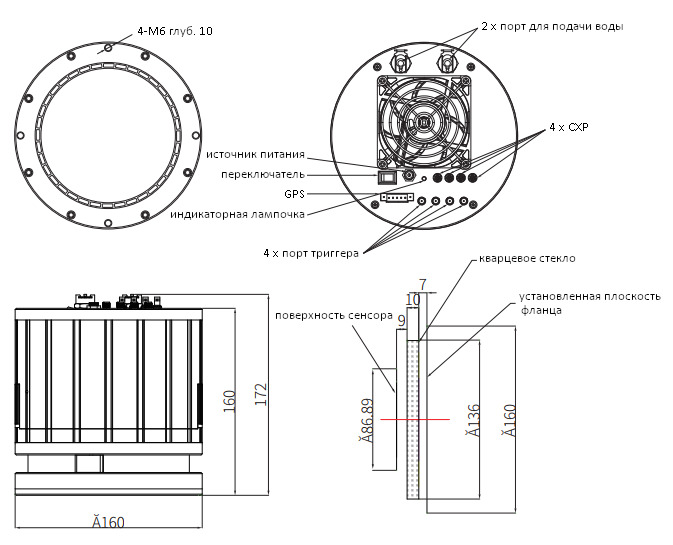

Размеры камеры Tucsen Dhyana 6060 на схеме.

Типичные приложения для камеры Tucsen Dhyana 6060

• космический мусор;
• наблюдение за Солнцем;
• мягкое рентгеновское излучение;
• 4-квантовая визуализация.
