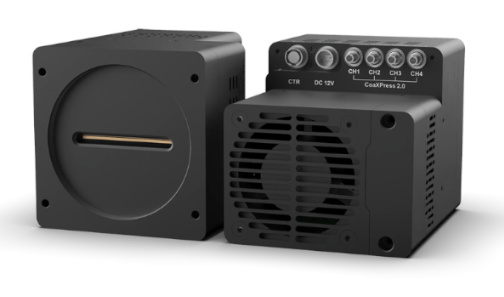

Камера Dhyana 9KTDI

Камера Tucsen Dhyana 9KTDI использует новое поколение CMOS-технологии TDI с обратной подсветкой, со спектральной характеристикой 200-1100 нм, которая может быть использована в ультрафиолетовой, видимой и ближней инфракрасной визуализации; технология TDI обеспечивает чрезвычайно высокий SNR в приложениях с низкой освещенностью, а высокоскоростная линейная частота до 510 кГц@9K может значительно улучшить эффективность визуального обнаружения.

Основные характеристики камеры Tucsen Dhyana 9KTDI

• Разрешение: 9072x256
• Размер пикселя: 5?m x 5?m
• Эффективная площадь: 45.36 x 1.28
• Скорость: 510 кГц@9K
• QE: 82% на 550 нм

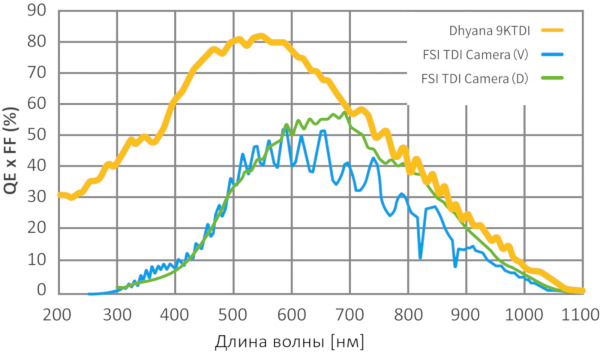

82% Высокое QE, широкий спектр

Tucsen Dhyana 9KTDI использует технологию sCMOS с обратной подсветкой и имеет широкую спектральную характеристику 200 нм — 1100 нм. В сочетании с 256-уровневым TDI и технологией охлаждения эта камера может лучше использоваться в слабоосвещенных областях визуализации, таких как ультрафиолет, видимый свет и ближний инфракрасный диапазон.

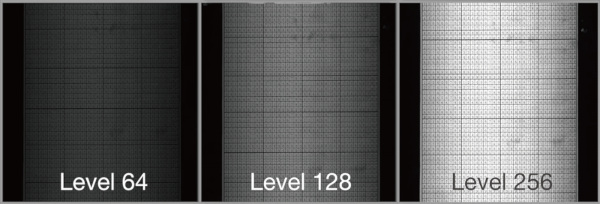

256 TDI обеспечивает высокий SNR

Dhyana 9KTDI поддерживает 16~256 уровней TDI (интеграция с временной задержкой), что позволяет увеличить интеграцию сигнала в единицу времени для получения изображений с более высоким отношением сигнал/шум в условиях ограниченного освещения, тем самым значительно улучшая чувствительность устройства к низкой освещенности.

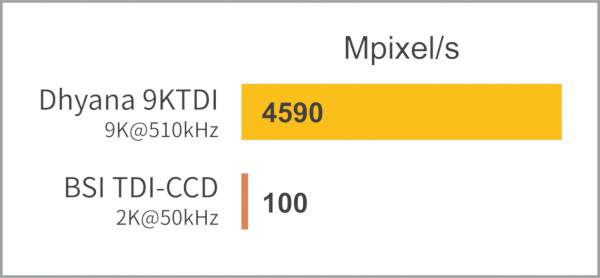

Высокая пропускная способность до 510 кГц @ 9K

Dhyana 9KTDI оснащена новейшим высокоскоростным интерфейсом CXP-12. Линейная частота 9K@510kHz означает пропускную способность 4590МП в секунду, что почти в 6 раз больше, чем у современных камер с линейной разверткой 8K и более чем в 50 раз больше, чем у камер TDI-CCD с обратной подсветкой.

Технические характеристики камеры Tucsen Dhyana 9KTDI

Модель сенсора: BSI сенсор

Цвет/моно: Моно

Эффективная область: 45,36 мм x 1,28 мм

Разрешение: 9072x256

Размер пикселя: 5 мкм x 5 мкм

QE: 82%@550нм;50%@350нм;38%@800нм

Режим работы: TDI/Зона

Ступень TDI: 4/8/16/32/64/128/192/256

Направление сканирования: вперед/назад/контроль триггера

CTE: ?0.99993

Битовая глубина данных: 12 бит, 10 бит, 8 бит

Емкость полной ячейки: 15.5ke-@12bit;14ke-@10bit

Динамический диапазон: 68.7dB@12bit;63.6dB@10bit

Макс. Линейная скорость: 300kHZ@12bit;345kHZ@10bit;510kHZ@8bit

Шум считывания: 7,2e-@12бит;11,4e-@10бит

DSNU: 1.5e-@12bit;3.5e-@10bit

PRNU: 0,3%

Метод охлаждения: воздушное и жидкостное охлаждение

Температура охлаждения: 40 °C ниже окружающей среды

Темновой ток: 950e-/p/s@температура чипа 10 °C

Разбиение: 1x1; 2x1; 4x1; 8x1

ROI: Поддерживает

Режим триггера: вход триггера, вход направления сканирования

Выходные сигналы триггера: строб выход

Интерфейс триггера: HR10A-7R-4S

Точность временной метки: 8 нс

Аналоговое усиление: x2 ~ x8; цифровое усиление: x0.5 ~ x10

Интерфейс данных: CoaXPress 2.0 (CXP-12)

Дополнительный интерфейс: M72

Источник питания: 12В/8А

Потребляемая мощность: <60 Вт

Размеры: 86 мм x 86 мм x 109 мм

Вес: 1100 г

Программное обеспечение: Samplepro/Matlab

SDK: GenICamTM

Операционная система: Windows/Linux

Сертификация: CE/RoHS

Рабочая среда: температура 0~40 °C/влажность 0~90%

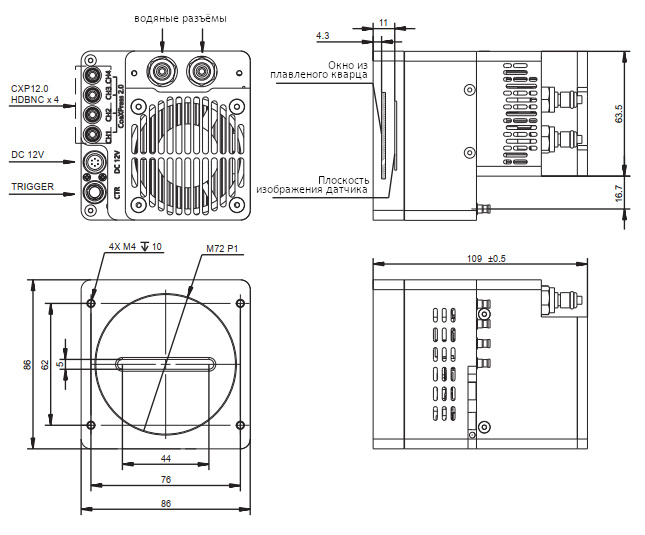

Размеры камеры Tucsen Dhyana 9KTDI на схеме.
