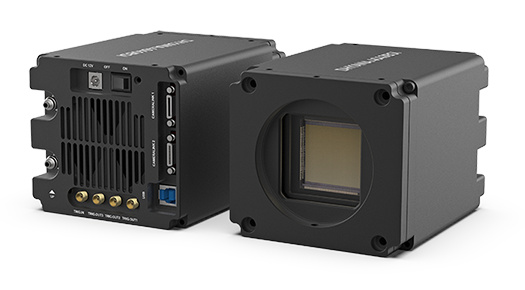

Сверхбольшая sCMOS-камера Dhyana 4040BSI

Tuscen Dhyana 4040 BSI обеспечивает большую производительность сенсора с 90% QE. Матрица диаметром 52 мм с пикселями размером 10 микрон работает с низким уровнем шума на высокой скорости. Обеспечивается производительность на уровне CCD-камер по фоновым и шумовым характеристикам при скорости, позволяющей расширить спектр приложений.

Преимущества камеры Tucsen Dhyana 4040BSI

• сверхбольшая матрица 3,2 дюйма;
• 4096*4096 высокое разрешение;
• 9 мкм x 9 мкм большой пиксель;
• поддерживает длительное время экспозиции;
• 39ke- высокая полная емкость скважины;
• отличная производительность охлаждения;
• QE: 90%@550нм
• частота кадров: 20 кадров в секунду @ 16 Мп;
• интерфейс передачи данных: CameraLink и USB3.0.

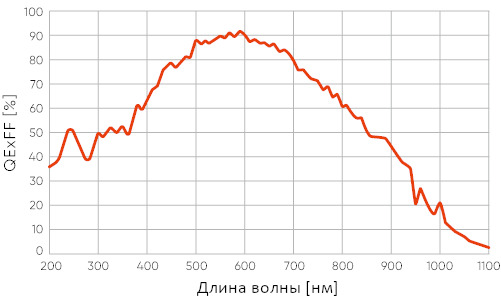

90% Высокое QE/Низкий уровень шума

Скажите нет тусклым сигналам и шумным изображениям. Почти идеальная квантовая эффективность означает захват практически каждого фотона, который попадает в поле вашего зрения. В сочетании с малошумящей электроникой камера Dhyana 4040 BSI позволяет получать изображения с высоким соотношением сигнал/шум даже при слабых сигналах.

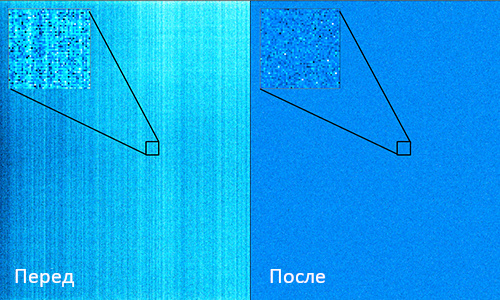

Качество фона

Эксклюзивная технология калибровки Tucsen Calibration Technology уменьшает детали, видимые в смещении или при съемке изображений с очень низким уровнем сигнала. Об этой тонкой калибровке свидетельствуют опубликованные производителем значения DSNU (Dark Signal Non-Uniformity) и PRNU (Photon Response Non Uniformity). Убедитесь в этом сами на приведенных изображениях фона с чистым смещением.

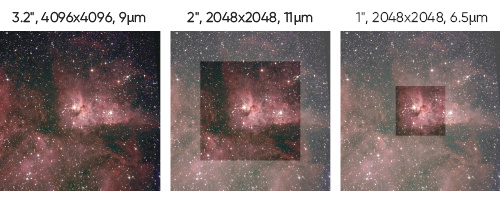

Большой формат sCMOS

Очень большие форматы датчиков обеспечивают фантастическую эффективность обработки изображений — за один снимок можно получить больше, чем когда-либо прежде. Большое количество пикселей и большие размеры матрицы повышают пропускную способность, точность распознавания и обеспечивают дополнительный контекст для объектов съемки. В системах на основе объективов становятся возможными широкие углы обзора в сочетании с прекрасным разрешением изображения.

Технические характеристики камеры Tucsen Dhyana 4040BSI

Тип сенсора: BSI sCMOS

Модель сенсора: Gpixel GSENSE4040BSI

Цвет/моно: моно

Диагональ матрицы: 52,1 мм

Разрешение: 16 Мп, 4096(Гориз.) x 4096(Верт.)

Размер пикселя: 9 мкм x 9 мкм

Эффективная площадь: 36,9 мм x 36,9 мм

Пиковое QE: 90%@550нм

Частота кадров: 16,5 кадров/с@CameraLink；9,7к/с@USB3.0

Полная емкость колодца: типичная: 39ke-

Динамический диапазон: 85 дБ

Шум считывания: 2.3e-

Тип затвора: строковый (Rolling)

Время экспозиции: 10 мкс ~ 300 с

DSNU: 0.5 e-

PRNU: 0.2%

Метод охлаждения: воздух и жидкость

Макс. охлаждение: воздух: -35°C, жидкость: -45°C

Температура охлаждения: воздух: (окружающая среда при +20°C): -15°C; жидкость: -25°C@20°C

Темновой ток: воздух: 0.2e-/пиксель/с; жидкость: 0.1e-/пиксель/с

Интерфейс передачи данных: USB3.0 и CameraLink

Разбиение: 2x2, 4x4

ROI: поддерживается

Точность временной метки: точность 1 мкс

GPS TimeStamp: 8 нс точность

Режим триггера: аппаратный и программный

Выходные сигналы триггера: Экспозиция, Глобальный, Считывание, Высокий уровень, Низкий уровень

Интерфейс триггера: SMA И CC1

Битовая глубина данных: 12 бит и 16 бит

Дополнительный интерфейс: Дополнительное F-образное крепление/настройка пользователем

Источник питания: 12В/8А

Потребляемая мощность: ＜45 Вт

Размеры: 105 мм x 95 мм x 123,5 мм

Вес: ~2 кг

Программное обеспечение: Mosaic1.6/Samplepro/MaximDL/Labview/Matlab

SDK: C/C++/C#

Операционная система: Windows/Linux

Операционная среда:

• Работа: температура -25 ~ 45°C/влажность 0~95%
• Хранение: температура -35 ~ 60°C/влажность 0~95%

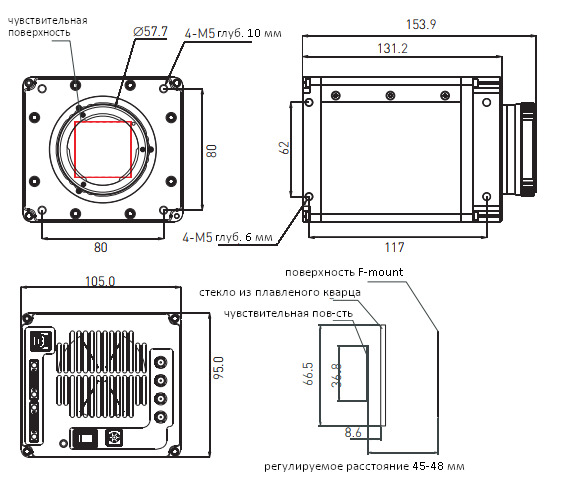

Размеры камеры Tucsen Dhyana 4040BSI на схеме.

Типичные приложения для камеры Tucsen Dhyana 4040BSI

• космический мусор;
• наблюдение за Солнцем;
• мягкое рентгеновское излучение;
• 4-квантовая визуализация
