 Взятие микропроб при помощи микроманипуляторов Narishige

Компания Наришиге (Япония) предлагает несколько вариантов дополнительного оснащения микроскопов для взятия микропроб с целью их последующего анализа.

Пикап-микроманипуляции производятся с помощью систем, в которых микроманипулятор используется в комплекте с микроскопом. Наиболее частый пример: зонд выбирает инородный микроматериал на печатной плате для анализа.

Взятие образцов может быть осуществлено стеклянным или металлическим зондом при помощи статического электричества.

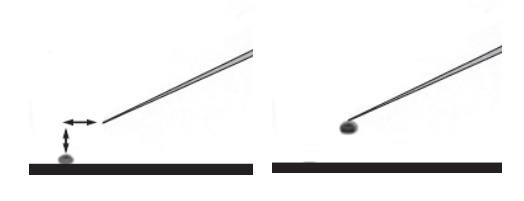

Взятие пробы металлическим зондом при помощи статического электричества

Используйте нож или металлический зонд для разрезания и раскапывания погребенного образца, и затем поднимите его.

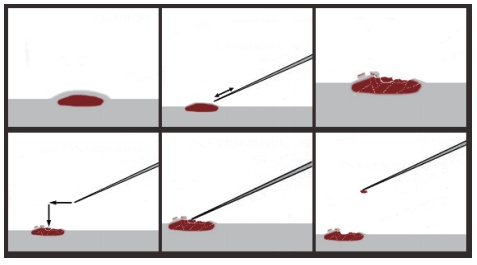

Взятие скрытой пробы путем разрезания погребенного образца

Система для взятия проб Narishige под большим увеличением

  • Размер проб: 1-10 мкм;
  • Общее увеличение: х100 — х500 (прямой микроскоп).

Стандартный набор Narishige для взятия проб включает адаптеры, крепящиеся непосредственно к микроскопам наиболее популярных марок, на которые укрепляются микроманипуляторы для грубого и тонкого управления инструментом для взятия образцов. Преимущество такого подхода — сохранение свободного места рядом с микроскопом для установки иного оборудования.

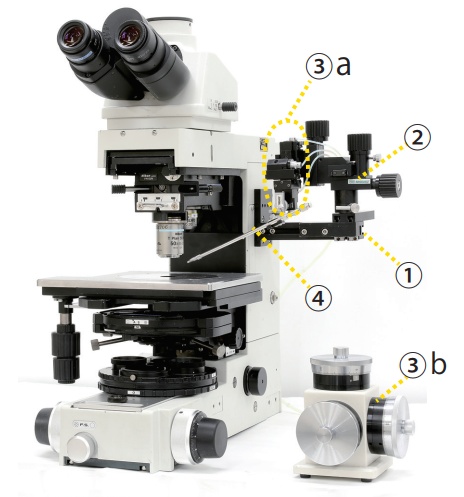

Система для взятия проб Narishige под большим увеличением

Пример: правосторонняя установка для микроскопа Nikon FN1.

Номер модели

Продукт

Использование

1.

NN-Q-2/L

NO-Q

Монтажный адаптер для FN1

Монтажный адаптер для BX53M

Для установки манипулятора.

2.

МН-4

Манипулятор (грубый)

Перемещение зонда в поле зрения.

Царапание поверхности образца.

3.

3a.



MMO-203

Трехосевой

масляный

гидравлический

микроманипулятор

Приводной блок

(Тонкий)

Подход к образцу

3b.

Блок управления

(Тонкий)

Подбор/перемещение образцов

4.

HI-9

Держатель для инъекций

Для удержания зонда.

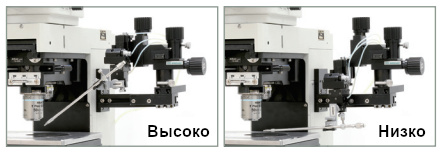

Поддержка адаптером высокого и низкого положения инструмента и произвольной настройки угла

Монтажный адаптер Narishige поддерживает высокое и низкое положение инструмента, а также произвольную настройку угла.

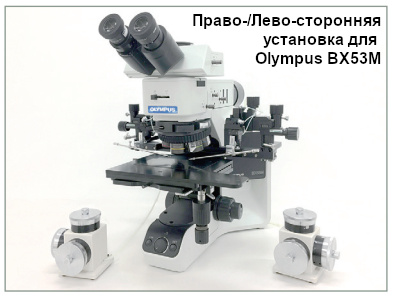

Право- и лево-сторонняя установка взятия проб для Olympus BX53M

После покупки адаптера для одной стороны, для другой стороны его можно докупить в случае необходимости.

Монтажный адаптер Narishige для промышленных микроскопов

NIKON FN1/ E600FN

OLYMPUS BX53M

Корпус микроскопа: BX53MRF-S

Левый (конвертируемый)

Правый (конвертируемый)

Прикрепленный к столику

NN-Q-2L

NN-Q-2

NO-Q

*Адаптеры для других микроскопов изготавливаются на заказ. См. таблицу ниже.

*Когда корпусом BX53M является BX53MTRF-S, это будет тот же адаптер, что и для BX43/53

Модели микроскопов, для которых доступны адаптеры Narishige

NIKON

OLYMPUS

Другие

LV100

LV150

LV150N

BX51

BX51M

BX43/53

Keyence

v

v

v

v

v

v

Настольная установка взятия проб Narishige

  • Размер проб: 1-10 мкм;
  • Общее увеличение: х100 — х500 (прямой/цифровой микроскоп).

Настольный набор Narishige доступен в случае невозможности изготовления адаптера для вашего микроскопа.

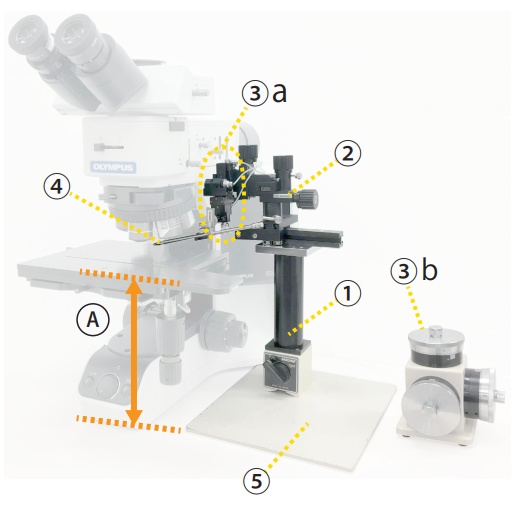

Настольная установка взятия проб Narishige

Номер модели

Продукт

Использование

1.

-

Изготавливаемый на заказ магнитный штатив (*)

Настроенная подставка, выровненная с плоскостью фокусировки микроскопа

2.

МН-4

Манипулятор (грубый)

Перемещение зонда в поле зрения.

Царапание поверхности образца.

3.

3a.



MMO-203

Трехосевой

масляный

гидравлический

микроманипулятор

Приводной блок

(Тонкий)

Подход к образцу

3b.

Блок управления

(Тонкий)

Подбор/перемещение образцов

4.

HI-9

Держатель для инъекций

Для удержания зонда.

5.

IP

Железная плита

Тяжелая пластина для удержания магнитной подставки. Размещается рядом с микроскопом.

A. При заказе данного набора необходимо сообщить нам размеры предметного столика вашего микроскопа, включая расстояние до него от поверхности стола.

* магнитный штатив может быть заказан у нас по низкой цене.

Ручная установка взятия проб Narishige

  • Размер проб: 100 мкм — 1 мм;
  • Общее увеличение: х40 — х100 (стерео микроскоп).

Простая и гибко настраиваемая ручная установка Narishige для взятия микропроб доступна для стерео микроскопов с небольшим увеличением.

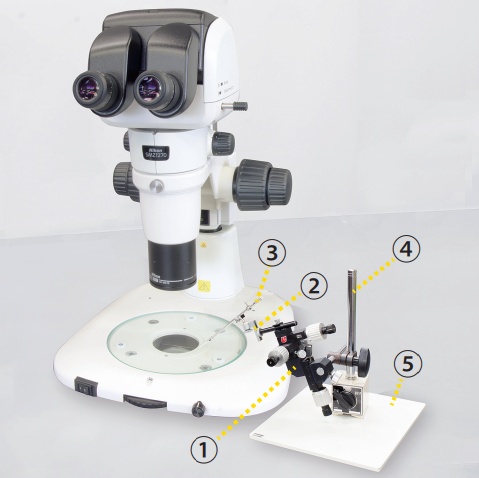

Ручная установка взятия проб Narishige



Модель

Продукт

Использование

1.

UMM-3FC

Микроманипулятор

Оснащен осью XYZ с грубым и точным управлением. Точное перемещение обеспечивает легкость управления.

2.

B-8B

Шаровой шарнир

Крепится к манипулятору для управления позиционированием и углом наклона зонда.

3.

HI-9

Держатель для инъекций

Чтобы держать зонд.

4.

GJ-8

Магнитная подставка

Подставка для манипулятора, которая может наклоняться на штанге на нужный угол.

5.

IP

Железная пластина

Тяжелая пластина для удержания магнитной подставки. Располагается рядом с микроскопом.

В принципе, вы можете использовать любой подходящий микроманипулятор из нашего каталога для данных манипуляций. Выбор огромен. Можно легко подобрать хороший девайс за разумные деньги.

Остались вопросы? Обращайтесь к нашим консультантам, чтобы сделать правильный выбор.
