Камера Dhyana 400BSI V2 (BSI)

Новая камера Tucsen Dhyana 400BSI обеспечивает смену парадигмы по нескольким основным параметрам, таким как чувствительность, скорость и разрешение. Она не только имеет 95% сверхвысокую квантовую эффективность, но и достигла прорыва в ключевых технологиях, обеспечивающих шум считывания менее одного электрона при меньшем размере пикселя 6,5 мкм, что позволяет повысить производительность, например, в микроскопии сверхвысокого разрешения.

Основные характеристики камеры Tucsen Dhyana 400BSI V2

• 95% @ 550 нм, сверхвысокая квантовая эффективность;
• <1.0e-@CMS, сверхнизкий шум считывания;
• встроенный алгоритм усиления сигнала;
• размер пикселя 6,5 мкм, более высокое разрешение изображения.

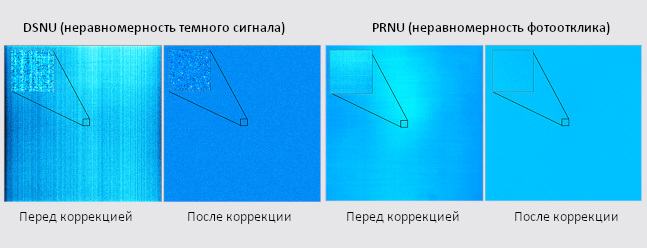

Пиксельная коррекция, калибровка DSNU/PRNU, более точный количественный анализ

Для улучшения общих характеристик камеры, Dhyana 400BSI V2 была откалибрована по характеристикам DSNU (неравномерность темнового сигнала) и PRNU (неравномерность фотоотклика). После калибровки значение DSNU уменьшилось с 0,3e- до 0,2e-, значение PRNU уменьшилось с 1,6% до 0,3%. Таким образом, новая модернизированная камера обладает более сложными возможностями, что делает ее более подходящей для приложений количественного анализа.

Технология охлаждения высшего уровня для снижения влияния шума

Расширенный режим охлаждения Dhyana 400BSI V2 позволяет еще больше снизить влияние шума на визуализацию: по сравнению с шумом считывания 1,2e и шумом DSNU 0,2e, темновая кривая, соответствующая 100 мс, составляет менее 0,02e. В высокопроизводительных приложениях для визуализации темновой ток становится незначительным.

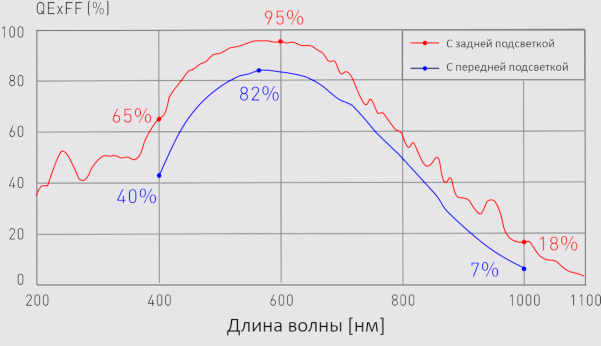

Широкий диапазон спектральных характеристик, высокая чувствительность

Благодаря ультранизкому уровню шума, преимущество квантовой эффективности в Dhyana 400BSI V2 очень значительно. Это огромный прорыв для научных приложений не только в видимой области, но и в ультрафиолетовой и ближней инфракрасной.

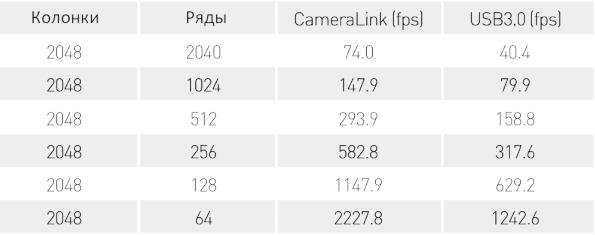

74 кадров в секунду при использовании CameraLink, 40 кадров в секунду при использовании USB3.0 — более быстрый захват данных

Помимо преимущества в соотношении сигнал/шум, Dhyana 400BSI V2 обладает повышенной скоростью передачи данных, с одной стороны, благодаря новому интерфейсу CameraLink для удовлетворения потребностей высококлассных исследований изображений в более высокой частоте кадров, с другой стороны, благодаря аппаратным улучшениям, повышающим пропускную способность USB 3.0. Благодаря этому была достигнута максимальная скорость передачи данных 74 кадров в секунду с помощью CameraLink и 40 кадров в секунду с помощью USB 3.0 при полном разрешении 4,2 МП.

Технические характеристики камеры Tucsen Dhyana 400BSI V2 (BSI)

Модель сенсора: BSI sCMOS

Тип затвора: роллинг/глобальный

Цвет/моно: моно

Эффективная площадь: 13,3 мм x 13,3 мм

Разрешение: 2048 x 2048

Размер пикселя: 6,5 мкм x 6,5 мкм

QE: 95%@600нм

Емкость полной ячейки: 45ке

Динамический диапазон: 86 дБ

Частота кадров: 74fps@CameraLink; 40fps@USB3.0

Шум считывания: CMS:1.1e-(Median)/1.2e-(RMS)

Время экспозиции: 6,6 мкс-10 с

DSNU: 0.2e-

PRNU: 0.3%

Метод охлаждения: воздух и жидкость

Температура охлаждения: 45°C ниже окружающей среды

Темновой ток: воздух: 0.15e-/пиксель/с@-15°C, жидкость: 0.10e-/пиксель/с@-25°C

Бининг: 2x2,4x4

ROI: поддерживает

Режим триггера: аппаратный и программный

Выходные сигналы триггера: экспозиция, глобальный, считывание, высокий уровень, низкий уровень

Интерфейс триггера: SMA

Интерфейс данных: USB3.0/Cameralink

Битовая глубина данных: 16 бит

Интерфейс опции: C-mount

Источник питания: 12В/8А

Потребляемая мощность: 60 Вт

Размеры: 85 мм x 85 мм x 125 мм

Вес: 1460 г

Программное обеспечение: Mosaic / LabVIEW / Matlab / Micromanager / MetaMorph

SDK: поддерживает

Операционная система: Windows/Linux

Рабочая среда: температура 0~40°C / влажность 10~85%

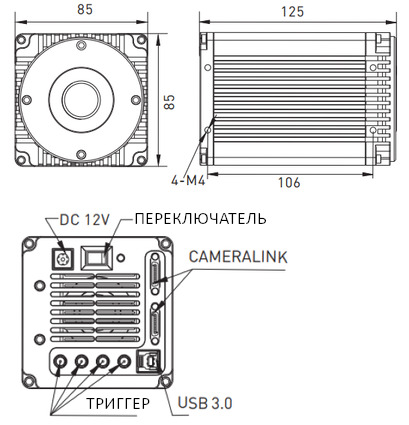

Размеры камеры Tucsen Dhyana 400BSI V2 (BSI) на схеме.

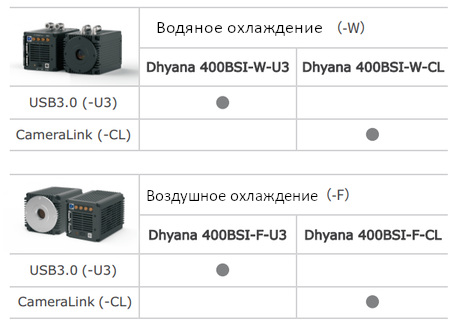

Информация для заказа камеры Tucsen Dhyana 400BSI V2 (BSI)

Применение камеры Tucsen Dhyana 400BSI V2 (BSI)

Камера Tucsen Dhyana 400BSI V2 может использоваться в большом количестве научных приложений, ниже рассмотрим некоторые из них.

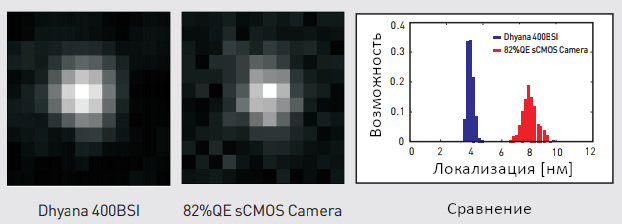

Локализация одиночных молекул

Высокий SNR может эффективно улучшить интенсивность флуоресцентного излучения одиночной молекулы. Статистические результаты точности локализации флуоресцентной сферы показывают, что точность локализации с помощью 400BSI в два раза выше, чем у sCMOS-камеры третьего поколения с 82% QE.

Источник: Уханьская национальная лаборатория оптоэлектроники - Хуачжунский университет науки и технологии

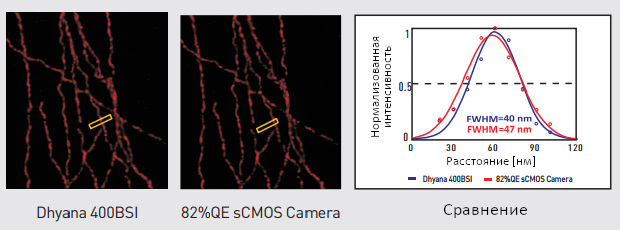

Сверхразрешающая визуализация

Чем меньше FWHM, тем выше разрешение. При съемке изображений со сверхразрешением STORM пространственное разрешение 400BSI достигает 40 нм, в то время как камеры третьего поколения 82% QE sCMOS могут достичь разрешения только 47 нм, поэтому пространственное разрешение 400BSI с микроскопом сверхразрешения STORM имеет преимущество в 7 нм.

Источник: Уханьская национальная лаборатория оптоэлектроники - Хуачжунский университет науки и технологии

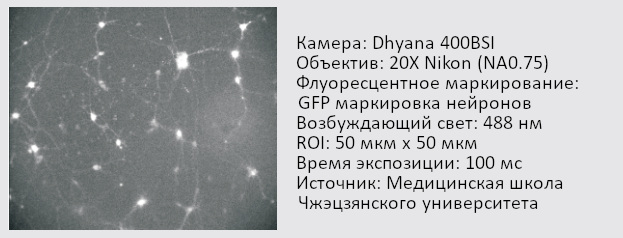

Визуализация флуоресценции нейронов

С увеличением времени экспозиции люминесцентные флуорофоры вызывают фототоксичность клеток. По сравнению с другими камерами, время экспозиции 400BSI короче, что позволяет лучше защитить образцы клеток от повреждения светом.

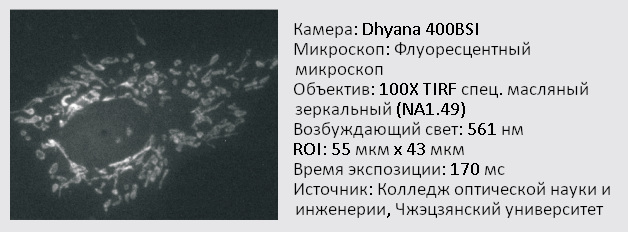

TIRF визуализация широкого поля

В приложениях TIRF световой сигнал образцов очень слабый, но 400BSI с камерой со сверхвысоким SNR может эффективно захватывать изображения хорошего качества с довольно коротким временем экспозиции, что приводит к более быстрой и полной визуализации широкого поля.

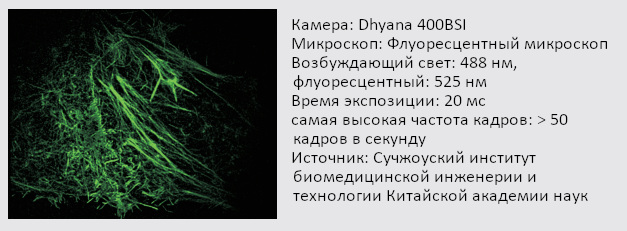

SIM визуализация цитоскелета

Для получения изображений SIM требуется, чтобы камеры захватывали как можно более четкие изображения с как можно меньшим временем экспозиции. При прочих равных условиях съемки Dhyana 400BSI V2 имеет значительное преимущество в соотношении сигнал/шум, что приводит к лучшему качеству изображений по сравнению с другими камерами.
