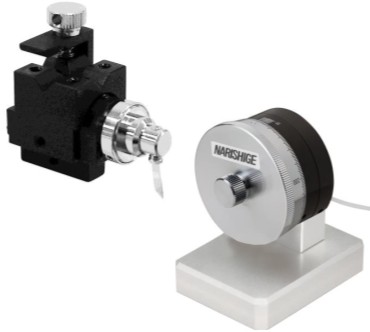

Одноосный водяной гидравлический микроманипулятор MHW-4-1

Одноосный водяной гидравлический микроманипулятор Narishige MHW-4-1 может быть использован для экспериментов по электрофизиологической регистрации, требующих отсутствия дрейфа. При использовании с насадкой P-11 (продается отдельно) его можно эксплуатировать с различными манипуляторами, объединенными в блоке крепления держателя. Это позволяет осуществлять точное управление приводом без вибрации под тем же углом, что и электрод, а при повороте ручки управления, расположенной в стороне от блока привода, микроманипулятором MHW-4-1 можно легко управлять кончиками пальцев.

Блок фиксации держателя

Технические характеристики одноосного водяного гидравлического микроманипулятора MHW-4-1

Диапазон движения, тонкий: 10 мм

Полное вращение ручки: 250 мкм

Минимальная градация: 1 мкм

Размеры/вес:

• Блок управления: Ш65 × Д88 × В93 мм, 630 г
• Блок привода: Ш42 × Д28 × В41 мм, 60 г

Длина трубки: 0,9 м

Примеры установки микроманипулятора Narishige MHW-4-1



Изображение установки MHW-4-1, P-11 и MP-2.

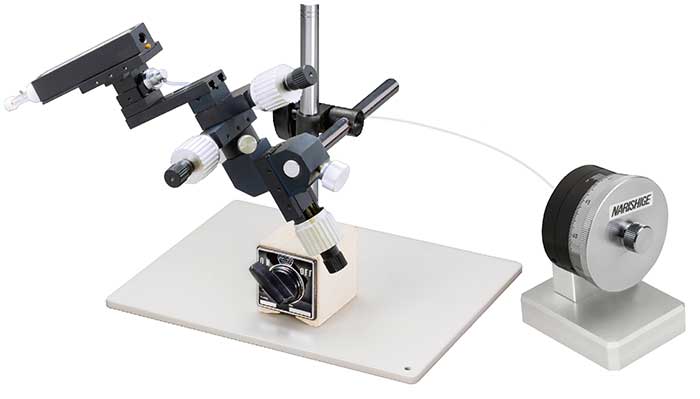

Изображение установки предусилительной головки (продаётся отдельно), AP-13-3, MHW-4-1, P-11, UMM-3FC, GJ-8 и IP.

Изображение установки MHW-4-1, P-11 и NMN-21.

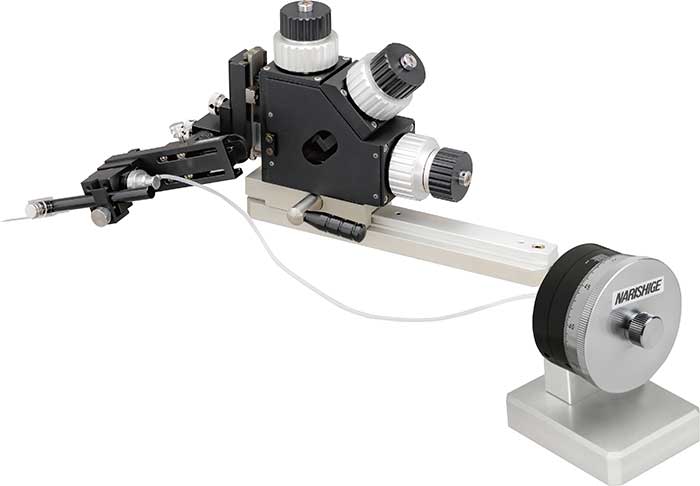

Изображение установки MHW-4-1, P-11, NMN-25 и NMN-25A.
